Sensys 8645i full overlay (ริมขอบ)

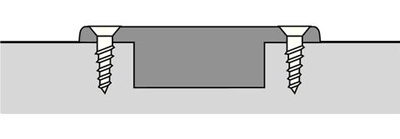

Hinge Sensys 8645i, Base 12.5, overlay, TH 52, -, for screwing on

• • • Concealed hinge with clip on installation and integrated Silent System
    • Quality classification under EN 15570, Level 3
    • For door thickness of 15 – 24 mm
    • Cup diameter 35 mm
    • Cup depth 12.8 mm
    • Integrated + 2 mm / – 2 mm overlay adjustment
    • Integrated depth adjustment + 3 mm / – 2 mm
    • Height adjustment at mounting plate
    • Hinge arm material: steel, nickel plated
    • Hinge cup material: steel, nickel plated

• ข้อมูลเชิงเทคนิค

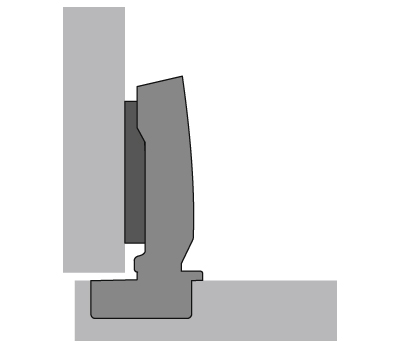

• ข้อมูลสำหรับการติดตั้ง

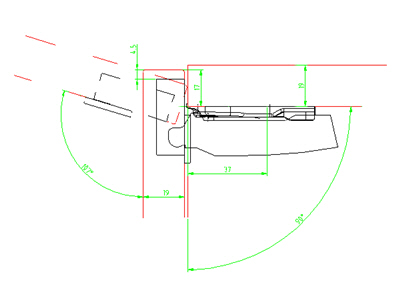

• แบบเจาะเพื่อการติดตั้ง
