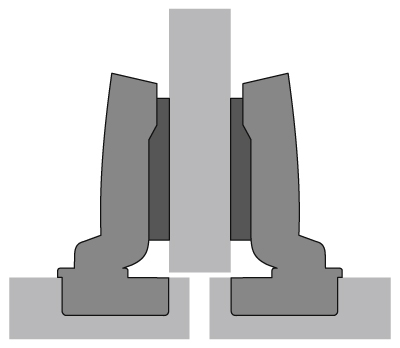

Sensys 8645i half overlay (กลางขอบ)

Hinge Sensys 8645i, Base 3, half overlay, TH52, -, for screwing on

• Concealed hinge with clip on installation and integrated Silent System
• Quality classification under EN 15570, Level 3
• For door thickness of 15-24 mm
• Cup diameter 35 mm
• Cup depth 12.8 mm
• Integrated + 2 mm / – 2 mm overlay adjustment
• Integrated depth adjustment + 3 mm / – 2 mm
• Height adjustment at mounting plate
• Hinge arm material: steel, nickel plated
• Hinge cup material: steel, nickel plated

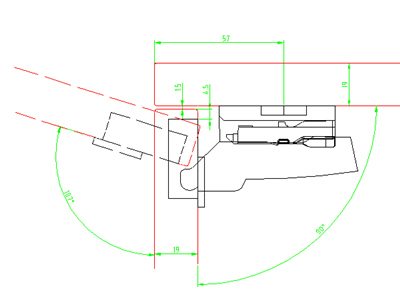

ข้อมูลเชิงเทคนิค

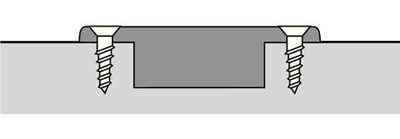

ข้อมูลสำหรับการติดตั้ง

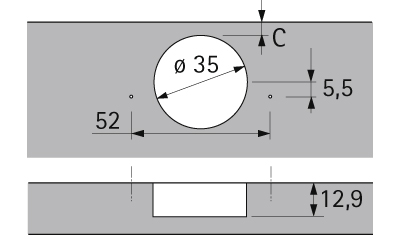

แบบเจาะเพื่อการติดตั้ง
